추적형 광덕트 자연채광 시스템
태양을 실시간 추적해 채광·발전 효율을 극대화하는 추적형 시스템

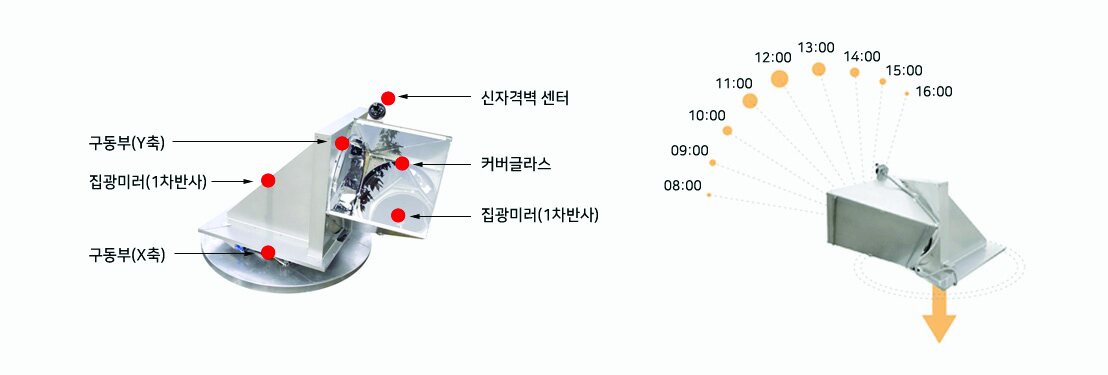

특징 및 효과 (구조와 원리)
사계절 어느 때나 일출과 동시에 태양광을 추적하여 일몰까지 정밀 추적하는 시스템으로, 태양광 직사광선 반사식이라 먼 거리도 전송 효율이 높습니다. 감쇄율 없이 빛을 상·하·좌·우 다양하게 보낼 수 있어 여러 공간에 나누어 산광할 수 있습니다.
고정식 광덕트 대비 효율
사계절 정밀 태양 추적
감쇄율 없는 다방향 전송
추적형 광덕트 시스템 종류
태양추적센서를 이용해 밀도 높은 직사광선을 추적하여 원하는 곳으로 전송하는 시스템으로, 다양한 자연채광 방식의 집광부로 활용할 수 있습니다.
광덕트형
고반사 도광부로 직사광선을 손실 없이 실내로 전송.
광파이프형
파이프 구조로 협소·장거리 구간에도 태양광 전달.
거울반사형
반사경으로 태양광을 원하는 위치에 정밀 조사.
복합 집광부
현장 조건에 맞춰 다양한 집광부를 조합해 최적 설계.

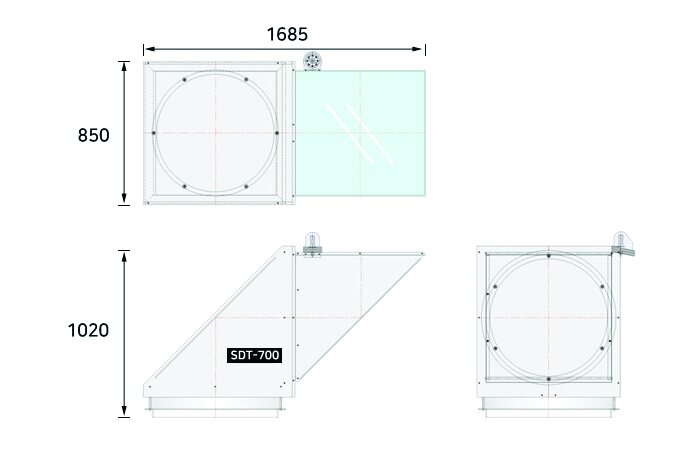

제품 규격
태양추적센서로 밀도 높은 직사광선을 추적해 원하는 곳으로 전송하는 대표 모델 규격입니다.
| 구분 | SDT-700 |
|---|---|
| 집광면적 | Ø = 700 mm |
| 기술 특성(크기) | 1,685 mm × 850 mm × 1,020 mm |
| 적용 기술 1 | 독립형 태양광 발전 |
| 적용 기술 2 | D/C 12V |
| 적용 기술 3 | S60 |
| 기타 보유 모델 | SDT-300 · SDT-400 · SDT-500 · SDT-600 |

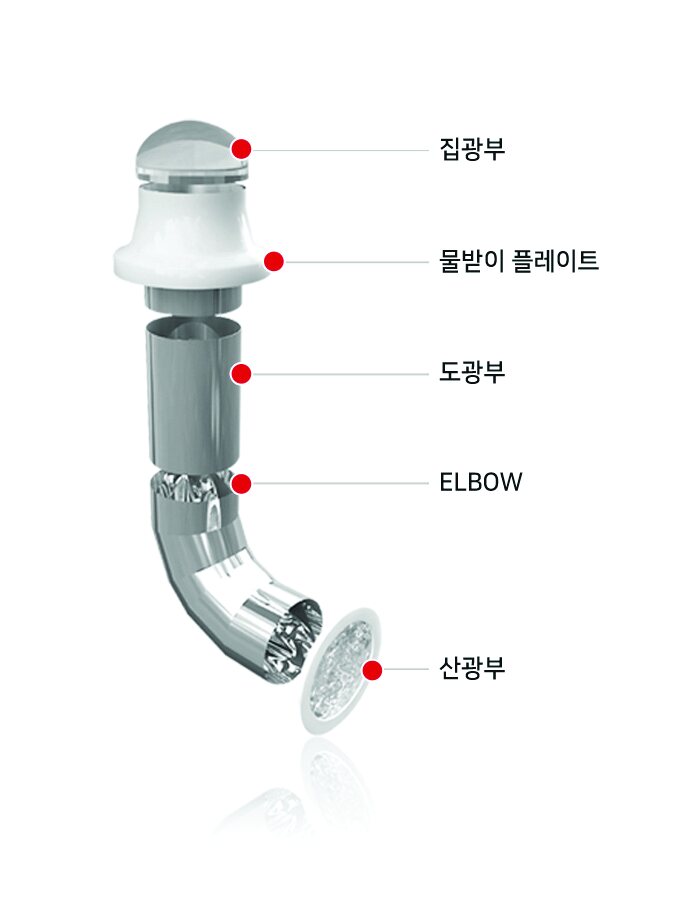

광덕트 구조
집광부에서 산광부까지, 태양광을 효율적으로 모아 실내로 균일하게 전달하는 구성입니다.
집광부
Polycarbonate 또는 저철분 유리로 설계, 프리즘 패턴으로 효율 향상.
물받이 플레이트
외부 오염물질 차단, 특수도장으로 변형 없이 최적화.
도광부
고반사 광학층으로 99% 반사율, 자정기능·반영구 수명.
ELBOW
수직 설치가 어려운 경우 측면·다양한 위치로 전송.
산광부
광학용 아크릴(PMMA) 확산패턴으로 균등 산광, 자외선 차단.
시스템 옵션
환기형
환기 플레이트로 자연채광과 동시에 자연환기 가능.

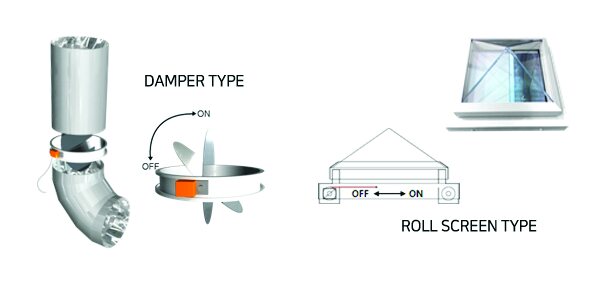

전동 차양
Damper TYPE·Roll screen TYPE 선택 설치 가능.
LED 하이브리드형
조도센서 연동, 흐린 날·야간 LED ON/OFF·Dimming 접목.
태양추적형
태양 추적·거울반사로 일출~일몰 원하는 장소에 조사.
